安徽省重點用能單位能耗在線監測系統案例

安徽華塑股份能耗在線監測系統項目案例所屬化工行業,為加快完成安徽省全部重點用能單位的接入端系統建設,康派智能為其提供能耗在線監測系統。
項目詳情

部分相關案例



省份 公司名稱 采購產品 行業
安徽省 安徽迎駕貢酒能效管理系統項目 能耗在線監測系統 酒、飲料和精制茶制造業
安徽省 中鋼集團馬鞍山礦院工程勘察設計有限公司能耗在線監測系統 能耗在線監測系統 科技推廣和應用服務業
安徽省 合肥樂凱科技產業有限公司能耗在線監測系統采購項目 能耗在線監測系統 科技推廣和應用服務業
安徽省 迎駕貢酒智慧能源管理系統API接口開發項目 能耗在線監測系統 酒、飲料和精制茶制造業

政策背景


       按照國家發展改革委等部門印發的《重點用能單位節能管理辦法》《重點用能單位能耗在線監測系統推廣建設工作方案》和《關于加快推進重點用能單位能耗在線監測系統建設的通知》要求,為加快推進安徽省重點用能單位能耗在線監測系統平臺建設,完成安徽省全部重點用能單位的接入端系統建設,保障能源消耗數據接入系統實現每日上傳,為節能宏觀管理和監管執法提供數據支撐,助推重點用能單位節能挖潛、降本增效。


一、項目檔案


項目名稱:安徽華塑股份能耗在線監測系統項目案例


所屬行業:化工行業

項目采購相關設備:能耗在線監測系統1套、輔材1批


二、項目簡介


1、項目介紹:


     安徽華塑股份有限公司位于安徽定遠鹽化工業園,占地面積390公頃,是安徽省“861”行動計劃重點項目,振興皖北、皖東經濟的“一號工程”。公司創立于2009年3月,由淮北礦業(集團)公司、中國成達工程公司、馬鋼(集團)控股公司、安徽省投資集團有限公司、中鹽東興鹽化股份有限公司5家國有大型企業共同組建,注冊資金15億元。項目建設總投資160億元,一期工程投資75億元,第二階段60億元融資已經通過批準,2011年10月正式投料試車。



1.用能單位能源品種和流向簡介


安徽華塑股份有限公司主要能源種類為:混煤、焦炭、電力、電石、柴油、水?;烀骸⒔固?、電力、電石、柴油、水為外購能源,為輸入廠區能源種類;熱力、水、電石、焦炭、電力為外供能源,為輸出廠區能源種類,輸入和輸出能源重復的能源種類既是外購能源又是外供能源。

2、用能單位用能情況

     公司兩臺機組的各種能源數據已經接入至DCS系統和SIS系統,DCS系統廠家為國電智深,SIS系統廠家上海麥杰,可以通過OPC數據對接、中間庫對接等方式采集系統中的能耗數據。

      在保證安全的前提下,能耗在線監測系統通過數據采集驅動,完成與DCS系統和SIS系統對接,采集存儲在系統中的能耗數據,然后端設備把存儲在端設備內網主機的總能耗數據經過安全隔離數據單元擺渡到外網主機,再由外網主機按照重點用能單位能耗在線監測技術規范對用能單位總能耗數據嚴格進行加密處理,最終以互連網通訊方式將用能單位總能耗數據以每天一次的傳輸頻率自動上傳到安徽省重點用能單位能耗在線監測系統平臺。

三、能耗在線監測系統解決方案


       依據《重點用能單位能耗在線監測系統技術規范第6部分端設備技術規范(試行)》,T@Energy-AIO端設備支持ModbusRTU/TCP、OPC和WebServer協議等主流工業現場通信協議。

數據的采集說明:

1、電力、原煤、蒸汽
兩臺發電機組的電力、原煤、蒸汽的數據已經接入至廠區DCS系統和SIS系統中,并且有相關數據累計值,能耗監測系統與廠內DCS系統、SIS系統通過OPC數據對接、中間庫對接等方式采集系統中的能耗數據。

處于安全的考慮每一套系統對接配備一臺雙網口工控機,不占用廠區信息化系統服務器,在工控機上部署采集接口程序,通過工控機作為中轉站采集存儲在DCS系統、SIS系統中的數據。


2.柴油
柴油的消耗數據通過手工填報的方式進行上傳。

3、經濟指標(產品產量、工業總產值、工業增加值)等數據均通過手工填報的方式上傳數據。

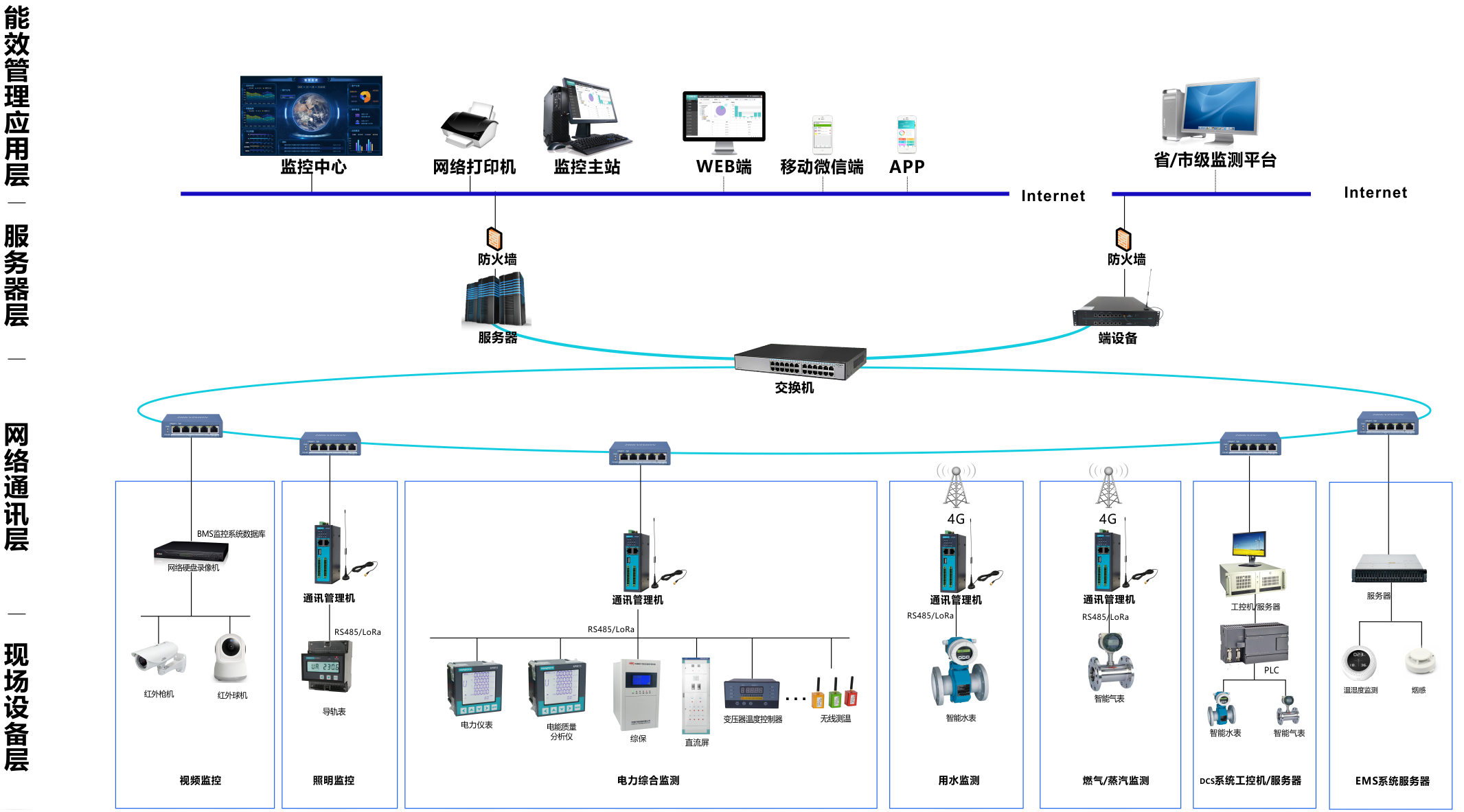

端設備支持SQL、OPC、MODBUS、DL/T645、CJ/T188協議,能耗在線監測端設備對采集到的數據進行匯總,驗證、篩選、整理打包后,采用“CA認證+HTTPS協議+VPN專線”方式多重加密將數據傳輸至省級平臺。能耗在線監測系統架構圖如下所示:




四、用戶收益



1、短期收益


(1)管理節能

      幫助企業從粗放式能源管理形成逐漸高效的能源管理體系,一方面將能耗管理從無序變?yōu)橛行?,從而全面掌握能源的流向和利用效率;另一方面減少運維人員的工作強度,降低錯、漏率,提升運維水平。

(2)優化生產負荷

      根據當?shù)仉娏镜?ldquo;尖峰平谷”階梯電價,結合市場客戶的實際需求,合理的分配生產人員及生產設備投入情況,平衡產能,采用較為簡單的管理手段降低生產成本。


2、中期收益


(1)提高用能質量及可靠性

      對于用能設備的狀態全面掌握,設備的異常和故障情況第一時間掌握,減少異常造成損失,并進行潛在問題預判,提升用能的可靠性和設備可靠性。對于能源質量問題進行監測特別是電能質量問題,發現問題后及時的通過電能質量治理手段優化電能質量。

(2)優化用能資產

     通過對用能設備負載特性進行記錄分析,發現潛在容量;并為能耗進行核算,幫助選擇更為經濟的能耗支付方式。比如:“容改需”改造。同時,可以根據企業市場情況,優化企業固定資產結構,對于多余的設備可以進行變現處理。


3、長期收益


(1)技術節能改造

      基于商業大數據,進行數據模型分析輔助決策,幫助發現企業節能改造的空間優化工藝流程,并進行成本核算和節能效果考核。在有依據、有監管的情況下,通過設備改造或者使用節能新技術來降低企業生產成本。

(2)能效考核

       建立標準的能效考核的規范,結合能源考核體系,從企業內部促進主動節能,提升全體人員的節能意識。
